穿透硫容量的測定方法
發(fā)布時間：2019-10-30 點擊次數(shù)：1360次
一、適用范圍：
活性炭穿透硫容量測定裝置是按照國家標準GB/T7702.14-2008《煤質(zhì)顆?；钚蕴吭囼灧椒蛉萘康臏y定》研制的非標檢測裝置。它適用于煤質(zhì)顆?；钚蕴看┩噶蛉萘康臏y定試驗，也適用于其他種類的活性炭的穿透硫容量的測定試驗
二、工作原理：
在一定的試驗條件下，利用活性炭的多孔性，吸附一定濃度的硫化氫氣體，當透過活性炭試料層的硫化氫氣體濃度達到體積分數(shù)50*10-6時，這段時間內(nèi)每克活性炭吸附硫化氫氣體的質(zhì)量即為活性炭的穿透硫容量。
三、儀器裝置

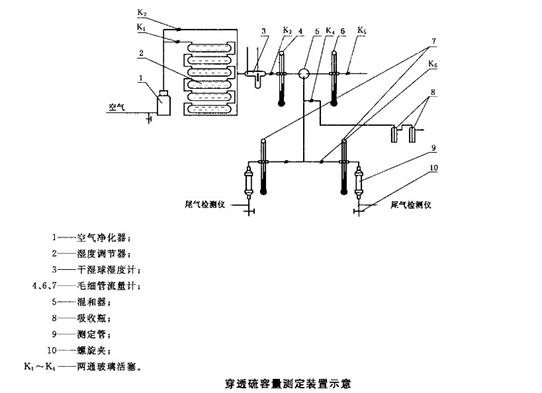

（一）、穿透硫容量測定裝置，見圖一；
1、空氣凈化器；
2、濕度調(diào)節(jié)器；
3、干濕球濕度計；
4、毛細管流量計；
5、測定管，內(nèi)徑20mm，高度240mm
6、混合器；

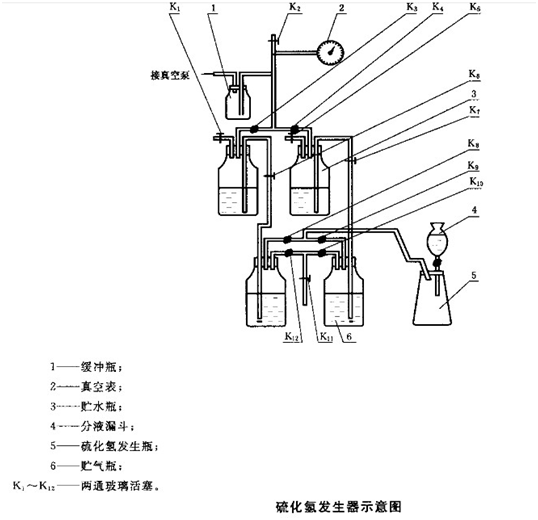

（二）、硫化氫發(fā)生器（也可直接購買鋼瓶氣），見圖二；
1、緩沖瓶；
2、真空表；
3、貯水瓶，由兩個20L無色細口瓶組成，內(nèi)盛飽和食鹽溶液；
4、分液漏斗，內(nèi)裝50%工業(yè)硫酸；
5、硫化氫發(fā)生瓶，由一個1L抽濾瓶及膠塞構(gòu)成，內(nèi)裝一定量的硫化鈉；
6、貯氣瓶，由兩個20L無色細口瓶組成；
7、兩通玻璃活塞；
8、真空泵，10L-30L.
圖二
四、測定條件
1、試驗氣流溫度為23℃±4℃；
2、氣流相對比速為80%±2%；
3、混合氣流比速為0.544L/（min.cm2)
4、混合氣流中硫化氫的初始質(zhì)量濃度為15.2mg/L±1.5mg/L；
5、炭層高度為230mm；
6、硫化氫穿透濃度為50*10-6
五、試樣的制備
用四分法取約200g試樣，將試樣置于150℃±5℃的電熱恒溫干燥箱內(nèi)干燥2h，取出放入干燥器中冷卻備用。

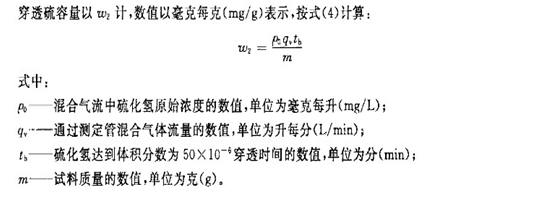

六、穿透硫容量的計算
.png)
